ความจุสูงสุดถึง 16 Ton Crane โสดค่าโสหุ้ย - ข่าว

กำลังการผลิตสูงถึง 16 ตัน Crane โฉมเดียว

- May 03, 2018 -

ข้อมูลพื้นฐาน

ชื่อ: กำลังการผลิตสูงถึง 16 ตัน Crane โฉมเดียว

รุ่น NO .: LD

ยกสูง: ไม่เกิน 20 เมตร

กลุ่มผู้ปฏิบัติหน้าที่: A3-A5

วิธีการควบคุม: Pendent / Wireless

การใช้งาน: การใช้งานก่อสร้างการใช้งานเชิงปฏิบัติการการใช้แร่

ประเภทสลิง: ลวดสลิง

แหล่งพลังงาน: ไฟฟ้า

ประเภทการเคลื่อนย้าย: ล้อ

การติดตั้ง: ประกอบ

ประเภทเครนเครน: เครนเหนือศีรษะ

แพคเกจการขนส่ง: กล่องไม้

ข้อมูลจำเพาะ: ความจุ: 2-10T, ระยะเวลา: 5-30M

แหล่งกำเนิดสินค้า: มณฑลเหอหนานประเทศจีน

รายละเอียดผลิตภัณฑ์

ส่วนที่ 1: คำอธิบาย

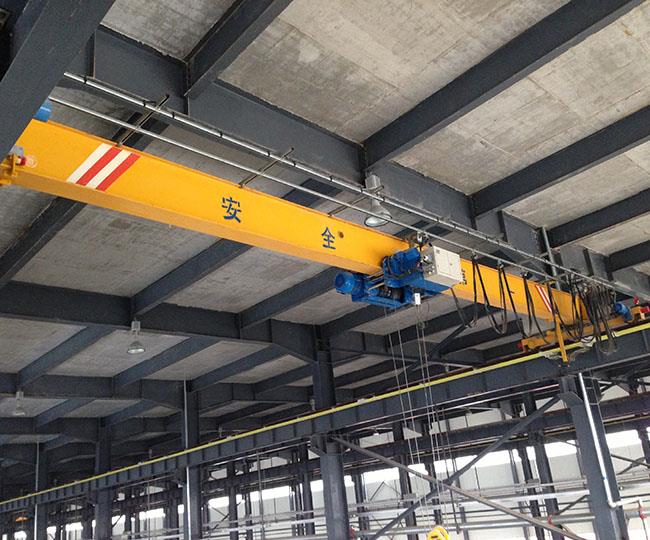

เครนเหนือศีรษะประเภทเดียวของ LD ชนิดเดียวประกอบด้วยการก่อสร้างคานเดียว เหล่านี้สามารถสร้างขึ้นด้วยคานเหล็กหรือแข็งมากขึ้นประเภทขดลวดเชื่อม เครนเดียวเป็นแบบทั่วไปเมื่อยกกำลังการผลิตน้อยกว่า 20T LD Single Girder มีการใช้กันอย่างแพร่หลายในด้านอุตสาหกรรมของเรา ใช้ในโรงงานเหล็กโรงไฟฟ้าพลังน้ำคลังสินค้าเวิร์กช็อปสายการผลิตร้านซ่อมบำรุงขนส่งสินค้าอุปกรณ์ประกอบชิ้นส่วนและอื่น ๆ เรามีอุปกรณ์มาตรฐานที่ครบวงจรและอุปกรณ์เสริมที่หลากหลายเพื่อตอบสนองความต้องการของลูกค้า

ส่วนที่ 2: การกำหนดค่าโดยละเอียด:

1- กลไกการยก
- รางยกรางรางเดี่ยวหรือรอกโซ่เป็นตัวเลือก: - ความเร็วในการยกของ: เดี่ยวหรือคู่ตามต้องการ
- ความเร็วรถเข็น: แบบเดี่ยวหรือแบบคู่หรือขั้นน้อยกว่าตามต้องการ
- ประสิทธิภาพสูงและราคาประหยัดที่สุด

รถสองแถว
กล่องเชื่อมแบบบรอดแบนด์แบบกล่อง
- การออกแบบ Modula
ตัวรถกระรอกหรือมอเตอร์สตาร์ทเบาเป็นตัวเลือก
- ความเร็วในการเดินทาง: เดียวหรือสองครั้งหรือขั้นน้อยกว่าตามที่กำหนด

3-Girder หลัก
- กล่องเหล็กแข็งกลวงหรือเหล็กกลวงที่แข็งแรง
- การออกแบบ Modula
- ผลิตจากเหล็ก Q235 หรือ Q345
- มีการออกแบบDeflection≤1 / 750 ของช่วง

4 การควบคุม
- การควบคุมการเคลื่อนที่ของจี้ตามแนว C-track
- หรือการควบคุมแบบไร้สายเป็นตัวเลือก
- หรือตัวควบคุมห้องโดยสารเป็นตัวเลือก

5-Electric Part
-Conductor power supply (เป็นตัวเลือก)
แผงควบคุมเป็น IP54 หรือ IP44 ขึ้นอยู่กับสภาพแวดล้อมการทำงาน
- ชิ้นส่วนถูกจัดวางในลักษณะที่เป็นมิตรต่อสิ่งแวดล้อมและรูปแบบทั้งหมดจะช่วยป้องกันได้ดี
- สายไฟอ่อนถูกแขวนไว้บนสายเคเบิลอานม้า, ติดตั้งไว้ที่รถเข็นสายเคเบิล, ทำงานในราง C - สังกะสี
- ส่วนสำคัญในแบรนด์ Schneider หรือ Siemens

6 จิตรกรรม
- การป้องกันการกัดกร่อนโดยการกำจัดสนิมด้วยการฉีดพ่นกล 2.5
ชั้นแรกของอีพ็อกซี่เคลือบ 30 ไมครอน
- ชั้นรองพื้นเคลือบด้วยอีพ็อกซี่ 30 ไมครอน
- ชั้นที่สามของการเคลือบยูรีเทน 40 ไมครอน
- มีความหนาประมาณ 100 ไมครอน
สี: สีเหลืองหรือสีส้มตามความต้องการ

7-Safe Protection
สวิตช์ฉุกเฉิน
- เพิ่มการป้องกัน
การป้องกัน earth
การเดินทางข้ามและการป้องกันการเดินทางอันยาวนาน
- ขยับป้องกันการเดินทาง
- การป้องกันการลัดวงจรของมอเตอร์

ส่วนที่ 3: ข้อมูลร่างและข้อมูลทางเทคนิค

กำลังการผลิต (t)	ช่วง (เมตร)	น้ำหนักรวม (G)	โหลดล้อสูงสุด (kN)	โหลดล้อต่ำสุด (kN)	H1	H2	H3	W	B	C1	C2
1	7.5	1.67	8.9	3.9	490	910	550	2000	2500	796	1274
	8	1.72	9.1	4.0
	8.5	1.77	9.2	4.1
	9	1.81	9.4	4.3
	9.5	1.86	9.5	4.4
	10	1.91	9.7	4.5
	10.5	1.96	9.8	4.6
	11	1.95	9.8	4.6
	11.5	2.00	10.0	4.7
	12	2.05	10.1	4.8
	12.5	2.09	10.2	4.9
	13	2.14	10.4	5.0
	13.5	2.19	10.5	5.2
	14	2.24	10.6	5.3
	14.5	2.43	11.1	5.8		955	595	2500	3000
	15	2.48	11.3	5.9
	15.5	2.53	11.4	6.0
	16	2.58	11.5	6.1
	16.5	2.63	11.7	6.3
	17	2.66	11.7	6.3
	17.5	2.85	12.2	6.8	530	970	650
	18	2.90	12.4	6.9
	18.5	2.96	12.5	7.1
	19	3.01	12.7	7.2
	19.5	3.02	12.7	7.2
	20	3.20	13.1	7.7	580		700	3000	3500
	20.5	3.26	13.3	7.8
	21	3.32	13.4	8.0
	21.5	3.37	13.6	8.1
	22	3.43	13.7	8.2
	22.5	3.49	13.9	8.4
	23	4.07	15.3	9.8	660	990	800	3500	4000
	23.5	4.13	15.5	10.0
	24	4.20	15.7	10.2
	24.5	4.26	15.8	10.3
	25	4.32	16.0	10.5
	25.5	4.39	16.2	10.6
	26	5.35	18.6	13.0	745	1010	900	4000	4500
	26.5	5.43	18.8	13.2
	27	5.52	19.0	13.5
	27.5	5.60	19.2	13.7
	28	5.68	19.4	13.9
	28.5	5.76	19.6	14.1
กำลังการผลิต (t)	ช่วง (เมตร)	น้ำหนักรวม (G)	โหลดล้อสูงสุด (kN)	โหลดล้อต่ำสุด (kN)	H1	H2	H3	W	B	C1	C2
2	7.5	1.79	13.8	4.1	490	1080	550	2000	2500	871	1274
	8	1.84	14.0	4.2
	8.5	1.88	14.1	4.3
	9	1.93	14.3	4.4
	9.5	1.98	14.5	4.5
	10	2.03	14.7	4.6
	10.5	2.07	14.8	4.7
	11	2.12	15.0	4.8
	11.5	2.25	15.4	5.1		1125	595
	12	2.30	15.5	5.3
	12.5	2.35	15.7	5.4
	13	2.40	15.8	5.5
	13.5	2.45	16.0	5.6
	14	2.50	16.1	5.8
	14.5	2.62	16.5	6.1	580	1140	700	2500	3000
	15	2.68	16.6	6.2
	15.5	2.74	16.8	6.3
	16	2.79	17.0	6.5
	16.5	2.85	17.1	6.6
	17	2.91	17.3	6.8
	17.5	3.23	18.1	7.6	660	1160	800
	18	3.30	18.3	7.7
	18.5	3.36	18.5	7.9
	19	3.42	18.6	8.0
	19.5	3.49	18.8	8.2
	20	4.09	20.3	9.7	785	1135	900	3000	3500
	20.5	4.17	20.5	9.9
	21	4.24	20.7	10.1
	21.5	4.32	20.9	10.3
	22	4.40	21.1	10.5
	22.5	4.47	21.3	10.7
	23	5.31	23.4	12.7	820	1200	1000	3500	4000
	23.5	5.40	23.7	13.0
	24	5.49	23.9	13.2
	24.5	5.57	24.1	13.4
	25	5.66	24.3	13.6
	25.5	5.75	24.6	13.8
	26	6.40	26.2	15.5	875	1250	1100	4000	4500
	26.5	6.50	26.5	15.7
	27	6.60	26.7	16.0
	27.5	6.69	27.0	16.2
	28	6.79	27.2	16.4
	28.5	6.89	27.5	16.7
กำลังการผลิต (t)	ช่วง (เมตร)	น้ำหนักรวม (G)	โหลดล้อสูงสุด (kN)	โหลดล้อต่ำสุด (kN)	H1	H2	H3	W	B	C1	C2
3	7.5	1.93	18.9	4.2	530	1255	650	2000	2500	818.5	1291
	8	1.98	19.1	4.3
	8.5	2.03	19.4	4.4
	9	2.09	19.6	4.5
	9.5	2.14	19.8	4.7
	10	2.20	20.0	4.8
	10.5	2.25	20.2	4.9
	11	2.31	20.4	5.0
	11.5	2.41	20.7	5.3	580		700
	12	2.47	20.9	5.4
	12.5	2.53	21.1	5.6
	13	2.59	21.3	5.7
	13.5	2.64	21.5	5.9
	14	2.70	21.7	6.0
	14.5	3.02	22.5	6.8	660	1275	800	2500	3000
	15	3.08	22.7	6.9
	15.5	3.14	22.9	7.1
	16	3.21	23.1	7.2
	16.5	3.27	23.2	7.4
	17	3.34	23.4	7.6
	17.5	3.84	24.7	8.8	745	1290	900
	18	3.91	24.9	9.0
	18.5	3.99	25.1	9.2
	19	4.06	25.3	9.4
	19.5	4.14	25.5	9.6
	20	4.92	27.5	11.5	820	1315	1100	3000	3500
	20.5	5.01	27.7	11.7
	21	5.09	28.0	11.9
	21.5	5.18	28.2	12.2
	22	5.27	28.4	12.4
	22.5	5.36	28.7	12.6
	23	5.71	29.6	13.5	875	1360		3500	4000
	23.5	5.80	29.8	13.7
	24	5.89	30.0	13.9
	24.5	5.99	30.3	14.2
	25	6.08	30.5	14.4
	25.5	6.17	30.8	14.6
	26	7.97	35.3	19.1	925	1660	1200	4000	4500
	26.5	8.09	35.6	19.4
	27	8.22	35.9	19.7
	27.5	8.34	36.2	20.0
	28	8.46	36.6	20.3
	28.5	8.59	36.9	20.7
กำลังการผลิต (t)	ช่วง (เมตร)	น้ำหนักรวม (G)	โหลดล้อสูงสุด (kN)	โหลดล้อต่ำสุด (kN)	H1	H2	H3	W	B	C1	C2
5	7.5	2.20	28.7	4.6	580	1460	720	2000	2500	841.5	1310
	8	2.27	29.0	4.7
	8.5	2.33	29.3	4.9
	9	2.40	29.7	5.0
	9.5	2.46	30.0	5.2
	10	2.53	30.2	5.3
	10.5	2.59	30.5	5.5
	11	2.66	30.8	5.6
	11.5	2.91	31.5	6.3	660		800
	12	2.98	31.8	6.4
	12.5	3.05	32.0	6.6
	13	3.12	32.3	6.8
	13.5	3.20	32.5	6.9
	14	3.27	32.8	7.1
	14.5	3.52	33.5	7.7	745	1540	900	2500	3000
	15	3.60	33.7	7.9
	15.5	3.68	33.9	8.1
	16	3.75	34.2	8.3
	16.5	3.83	34.4	8.5
	17	3.90	34.6	8.7
	17.5	4.41	35.9	9.9	820	1500	1000
	18	4.50	36.2	10.2
	18.5	4.59	36.5	10.4
	19	4.68	36.7	10.6
	19.5	4.76	37.0	10.8
	20	5.23	38.2	12.0	875	1545	1100	3000	3500
	20.5	5.33	38.4	12.2
	21	5.42	38.7	12.4
	21.5	5.51	38.9	12.7
	22	5.60	39.2	12.9
	22.5	5.70	39.5	13.1
	23	7.08	42.9	16.6	925	1595	1200	3500	4000
	23.5	7.20	43.2	16.9
	24	7.32	43.6	17.2
	24.5	7.43	43.9	17.4
	25	7.55	44.2	17.7
	25.5	7.67	44.5	18.0
	26	9.01	47.9	21.4	1015	1670	1300	4000	4500
	26.5	9.16	48.3	21.7
	27	9.30	48.6	22.1
	27.5	9.44	49.0	22.5
	28	9.58	49.4	22.8
	28.5	9.72	49.7	23.2
กำลังการผลิต (t)	ช่วง (เมตร)	น้ำหนักรวม (G)	โหลดล้อสูงสุด (kN)	โหลดล้อต่ำสุด (kN)	H1	H2	H3	W	B	C1	C2
10	7.5	3.26	51.3	6.1	720	1850	900	2000	2500	1293	1893
	8	3.34	52.1	6.3
	8.5	3.43	52.9	6.5
	9	3.51	53.5	6.6
	9.5	3.59	54.2	6.8
	10	3.67	54.8	7.0
	10.5	3.76	55.3	7.2
	11	3.84	55.8	7.3
	11.5	4.05	56.6	7.9	820	1850	1000
	12	4.14	57.1	8.1
	12.5	4.22	57.6	8.3
	13	4.31	58.0	8.5
	13.5	4.40	58.4	8.7
	14	4.49	58.8	8.9
	14.5	4.80	59.8	9.6	875	1900	1100	2500	3000
	15	4.89	60.2	9.8
	15.5	4.98	60.6	10.1
	16	5.07	60.9	10.3
	16.5	5.17	61.3	10.5
	17	5.26	61.7	10.7
	17.5	5.53	62.5	11.4		1940	1140
	18	5.63	62.8	11.6
	18.5	5.73	63.2	11.9
	19	5.83	63.5	12.1
	19.5	5.92	63.9	12.3
	20	6.89	66.4	14.8	925	2000	1250	3000	3500
	20.5	7.01	66.8	15.0
	21	7.12	67.1	15.3
	21.5	7.24	67.5	15.6
	22	7.36	67.9	15.9
	22.5	7.48	68.2	16.2
	23	8.96	72	19.9	1100	1920	1350	3500	4000
	23.5	9.11	72.5	20.3
	24	9.26	72.9	20.6
	24.5	9.41	73.3	21.0
	25	9.56	73.8	21.4
	25.5	9.71	74.2	21.7
	26	13.09	82.7	30.2	1200		1450	4000	4700
	26.5	13.29	83.3	30.7
	27	13.48	83.8	31.2
	27.5	13.67	84.3	31.6
	28	13.86	84.8	32.1
	28.5	14.05	85.4	32.6
กำลังการผลิต (t)	ช่วง (เมตร)	น้ำหนักรวม (G)	โหลดล้อสูงสุด (kN)	โหลดล้อต่ำสุด (kN)	H1	H2	H3	W	B	C1	C2
16	7.5	3.64	77.2	7.0	820	2480	1000	2000	2500	1293	1893
	8	3.74	78.3	7.2
	8.5	3.84	79.4	7.4
	9	3.94	80.4	7.6
	9.5	4.04	81.3	7.9
	10	4.14	82.1	8.1
	10.5	4.24	82.9	8.3
	11	4.34	83.6	8.5
	11.5	4.55	84.6	9.0	875	2525	1100
	12	4.66	85.2	9.3
	12.5	4.76	85.9	9.5
	13	4.87	86.5	9.8
	13.5	4.97	87.1	10.0
	14	5.08	87.6	10.3
	14.5	5.93	90.0	12.4	975		1200	2500	3000
	15	6.06	90.6	12.7
	15.5	6.18	91.1	13.0
	16	6.31	91.7	13.3
	16.5	6.43	92.2	13.6
	17	6.56	92.7	13.9
	17.5	7.19	94.5	15.5	1075		1300
	18	7.33	95.0	15.8
	18.5	7.47	95.5	16.1
	19	7.61	96.0	16.5
	19.5	7.75	96.5	16.8
	20	8.56	98.7	18.9	1130	2570	1400	3000	3500
	20.5	8.72	99.2	19.2
	21	8.87	99.7	19.6
	21.5	9.03	100.2	20.0
	22	9.18	100.8	20.4
	22.5	9.34	101.3	20.8
	23	12.41	109.0	28.4	1280		1550	3500	4000
	23.5	12.61	109.6	28.9
	24	12.81	110.2	29.4
	24.5	13.02	110.9	30.0
	25	13.22	111.5	30.5
	25.5	13.43	112.0	31.0
	26	14.34	114.4	33.2	1300	2600	1600	4000	4700
	26.5	14.55	115.0	33.8
	27	14.77	115.6	34.3
	27.5	14.98	116.3	34.8
	28	15.20	116.9	35.4
	28.5	15.42	117.5	35.9
กำลังการผลิต (t)	ช่วง (เมตร)	น้ำหนักรวม (G)	โหลดล้อสูงสุด (kN)	โหลดล้อต่ำสุด (kN)	H1	H2	H3	W	B	C1	C2
20	7.5	5.45	97.9	10.2	900	2450	1050	2000	2700	1394	1933
	8	5.58	99.5	10.5
	8.5	5.70	101.0	10.7
	9	5.83	102.3	11.0
	9.5	5.96	103.5	11.3
	10	6.09	104.6	11.6
	10.5	6.22	105.7	11.8
	11	6.35	106.6	12.1
	11.5	6.99	108.8	13.7	970	2480	1150
	12	7.15	109.8	14.0
	12.5	7.30	110.7	14.4
	13	7.45	111.5	14.7
	13.5	7.60	112.3	15.1
	14	7.76	113.1	15.5
	14.5	8.67	115.8	17.7	1050	2530	1280	2500	3200
	15	8.85	116.6	18.1
	15.5	9.02	117.3	18.6
	16	9.20	118.1	19.0
	16.5	9.37	118.8	19.4
	17	9.55	119.5	19.8
	17.5	10.50	122.2	22.2	1130	2560	1390
	18	10.70	122.9	22.7
	18.5	10.89	123.6	23.1
	19	11.09	124.3	23.6
	19.5	11.28	125.0	24.1
	20	12.02	127.0	25.9	1200	2600	1500	3000	3700
	20.5	12.23	127.7	26.4
	21	12.44	128.4	26.9
	21.5	12.64	129.1	27.4
	22	12.85	129.8	27.9
	22.5	12.96	130.5	28.5
	23	13.88	132.7	30.5	1300		1600	3500	4200
	23.5	14.10	133.4	31.0
	24	14.31	134.0	31.6
	24.5	14.52	134.78	32.1
	25	14.74	135.4	32.6
	25.5	14.96	135.6	33.1
