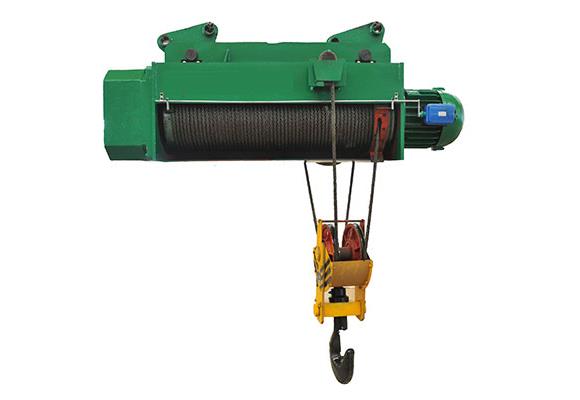

รอกไฟฟ้าลวดสลิง

รอกไฟฟ้าลวดสลิง

ลักษณะ

ประเภทของซีดีรอกไฟฟ้าลวดสลิงเป็นอุปกรณ์ยกขนาดเล็กซึ่งสามารถติดตั้งบนเครนทุกชนิดเช่นเครนเครนเครนเหนือศีรษะเครนเหนือศีรษะเครนเครนและเครนพิเศษอื่น ๆ เพื่อยกวัสดุทุกชนิดด้วยการปรับเปลี่ยนขนาดเล็ก, นอกจากนี้ยังสามารถใช้เป็นเครื่องกว้านได้นอกจากนี้ยังสามารถติดตั้งได้อย่างง่ายดายด้วยความสูงที่แตกต่างกันด้วยการควบคุมด้วยมือ

เป็นอุปกรณ์ยกทั่วไปรุ่น CD1 / MD1 electric มีตัวป้องกันส่วนบน / ล่างเพื่อให้แน่ใจว่ามีการใช้งานที่ปลอดภัยมีการใช้กันอย่างแพร่หลายในการจัดการวัสดุและการขนถ่ายสินค้าในโรงงานเขตเหมืองสนามถนนทางรถไฟสถานีขนส่งสินค้าและคลังสินค้า เป็นกลไกยกระดับประสิทธิภาพที่ดีในการเพิ่มประสิทธิภาพการทำงานและการปรับปรุงสภาพการทำงาน

เป็นอุปกรณ์ยกขนาดเล็กมีข้อดีของโครงสร้างที่กะทัดรัดน้ำหนักเบาขนาดเล็กขนาดต่างประเทศใช้งานง่ายเป็นต้น Reducer adopts พื้นผิวของฮาร์ดดิสก์ออกแบบขับขี่ซึ่งสนุกกับช่วงชีวิตที่ยาวนานและมีประสิทธิภาพเชิงกลสูง มอเตอร์ใช้มอเตอร์เบรคเรียวและมีอุปกรณ์ป้องกันความปลอดภัยแบบสองทิศทางบนและล่าง

มีเพียงหนึ่งยก CD ไฟฟ้ายกรอกยกยก; MD1 รอกสลิงไฟฟ้าเป็นอย่างรวดเร็วและช้าสองชนิดของความเร็วในการยกอย่างต่อเนื่องและถูกต้องสำหรับการชุมนุมที่แม่นยำยิ่งขึ้น

เครื่องรอกแบบไฟฟ้าชนิด CD มีความเร็วปกติเพียงหนึ่งขนาดเท่านั้นซึ่งสามารถตอบสนองความต้องการได้ตามปกติในขณะที่เครื่องยกรอกสลิงไฟฟ้าประเภท MD มีความเร็วสองระดับคือความเร็วปกติและความเร็วต่ำ

เมื่อชนิดของ MD อยู่ในความเร็วต่ำสามารถทำโหลดและขนถ่ายได้อย่างแม่นยำการจัดกล่องทรายการบำรุงรักษาเครื่องมือเครื่องเป็นต้นเนื่องจากเครื่องยก MD Wire Wire แบบมัดนี้ใช้กันอย่างแพร่หลายกว่ารุ่น CD

คุณสมบัติ

ลูกกลิ้ง

ลูกกลิ้งทำจากท่อไร้รอยต่อที่มีคุณภาพสูงและส่งผ่านทาง spline กล่องทำจากเหล็กแผ่น นี่คือส่วนหลักของรอก

ตะขอ

เบ็ดถูกปลอมแปลงและเชื่อมต่อกับชุดประกอบของรอกโดยผ่านแบริ่งลูกปืนเพื่อให้เบ็ดสามารถหมุนได้อย่างอิสระ

ตะขอสำหรับยกไม่เกิน 5 ตันมีลักษณะเป็นแบบรอกเดี่ยวและสูงกว่า 10 ตันเป็นแบบล้อเลื่อน

เชือกลวด

ใช้เชือกลวดแรงสูงที่มีความต้านทานแรงดึง 1770 Mpa ประสิทธิภาพความปลอดภัยที่ดีและอายุการใช้งานที่ยาวนาน

คู่มือเชือก

คู่มือเชือกมาตรฐานทำด้วยเหล็กกล้า Q235b

ยกเครื่องยนต์

มอเตอร์ยกที่มีแรงดึงขนาดใหญ่ถูกนำมาใช้เพื่อให้สอดคล้องกับการเดินทางโดยตรงเป็นประจำระหว่างการทำงานไม่ต่อเนื่อง

สายรัดไฟฟ้ารุ่น CD1 เป็นอุปกรณ์ที่มีมอเตอร์แบบความเร็วเดียวในตระกูล ZD ในขณะที่ MD1 ติดตั้งเครื่องยนต์ ZDS แบบ double speed

ความแตกต่างระหว่างความเร็วปกติและความเร็วต่ำคือ 10: 1

ลด

เกียร์และแกนทำจากเหล็กอัลลอยหรือคาร์บอนที่มีคุณสมบัติเหมาะสม reducers ทั้งหมดนำมาใช้ 3 ระดับเกียร์เอียง การรักษาความร้อนที่เหมาะสมจะดำเนินการเพื่อให้มั่นใจได้ถึงความน่าเชื่อถือและอายุการใช้งาน ท้ายสุดกล่องกล่องและฝาครอบกล่องทำจากเหล็กหล่อ ทั้งสองอย่างดีเขย่าและปิดผนึกอย่างแน่นหนา

อุปกรณ์ไฟฟ้า

กลไกไฟฟ้าประกอบด้วยกล่องควบคุมไฟฟ้า limiter สวิตช์ปุ่มการเชื่อมต่อสายไฟ ฯลฯ

ตามทิศทางที่ทำเครื่องหมายไว้ที่สวิตช์ปุ่มกดปุ่มอย่างถูกต้องและควบคุมเครื่องยกผ่านการเปิดและปิดรีเลย์ในกล่องควบคุม แรงดันไฟฟ้าในการทำงานปกติคือ 36V

การป้องกันความปลอดภัย

ข้อ จำกัด ของตัวขับเคลื่อนเกียร์ที่ถูกต้องจะถูกใช้เป็นวงเล็บบนและล่างซึ่งสามารถตัดวงจรไฟฟ้าได้อย่างน่าเชื่อถือหากเบ็ดเลื่อนไปที่ขีด จำกัด บนหรือล่างเพื่อหยุดมอเตอร์

* ป้องกันการโอเวอร์โหลด: รอกสลิงไฟฟ้าใช้ตัวป้องกันไฟฟ้าลัดวงจรเพื่อให้น้ำหนักยกทั้งหมดจะไม่เกินน้ำหนักยกที่รับการจัดอันดับ ถ้าแรงดึงของเชือกลวดสูงกว่า 105% ของความจุที่กำหนดไว้อุปกรณ์ป้องกันไฟฟ้าลัดวงจรจะตัดวงจรยกโดยอัตโนมัติ

* การป้องกันหยุดฉุกเฉิน

* การป้องกันความร้อนเกินจากมอเตอร์ยก

* ป้องกันกระแสเกิน

* การป้องกันเฟส

* ป้องกันแรงดันไฟฟ้าต่ำลง

ควบคุมวิธี

การควบคุมสายจุลภาค

ความปลอดภัยแรงดันไฟฟ้า a.36V สำหรับมนุษย์

b. ง่ายต่อการควบคุมไม่ต้องใช้ไดรเวอร์เพิ่มเติมในการดำเนินการต่อไปนี้การเดินทางของรอก

c. ปุ่มขั้นตอนคู่พร้อมด้วยเหตุฉุกเฉินเพื่อให้เกิดการหยุดนิรภัย

d. เชื่อมต่อกับรถเข็นไฟฟ้าที่แขวนอยู่ใต้รถเข็น

e.Protection class IP54 IP55

อายุการใช้งานไม่น้อยกว่า 500,000 ครั้ง

รีโมท

a.Taiwan Yuding หรือแบรนด์ที่มีชื่อเสียงระดับโลก,

แรงดันไฟฟ้าควบคุมแรงดันไฟฟ้า b.24V สำหรับมนุษย์

c.Remote ระยะทาง: ไม่น้อยกว่า 100 เมตร,

ง. ควบคุมง่ายไม่จำเป็นต้องขับขี่เพิ่มเติมเพื่อให้ทำงานได้อย่างอิสระบนพื้นดิน

e นับหมื่นจุดเชื่อมต่อความถี่ไม่รบกวนกันและกัน

f. ดับเบิ้ลคลิ๊กปุ่มหรือสถานีจอยสติ๊กพร้อมกับหยุดฉุกเฉิน

ระดับป้องกัน IP54 IP55

h ชีวิตการทำงาน: ไม่น้อยกว่า 500,000 ครั้ง

มาตรฐานการออกแบบ

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

ข้อมูลจำเพาะ

หมายเหตุ: สามารถปรับความสูงได้เช่น 6 เมตร, 9 เมตร, 20 เมตร

หมายเหตุ: สามารถปรับความสูงได้เช่น 6 เมตร, 9 เมตร, 20 เมตร
