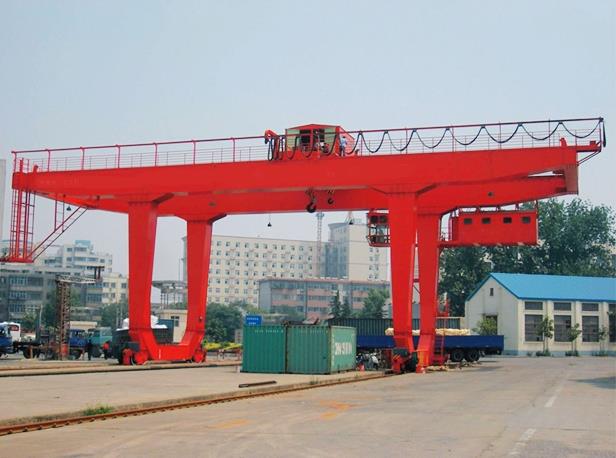

U Type ออกแบบใหม่เครนเคลื่อนย้ายได้ 80 ตันแบบเคลื่อนย้ายได้

U ประเภทใหม่ออกแบบเคลื่อนย้ายได้ 80 ตัน Railed Gantry Crane เครน

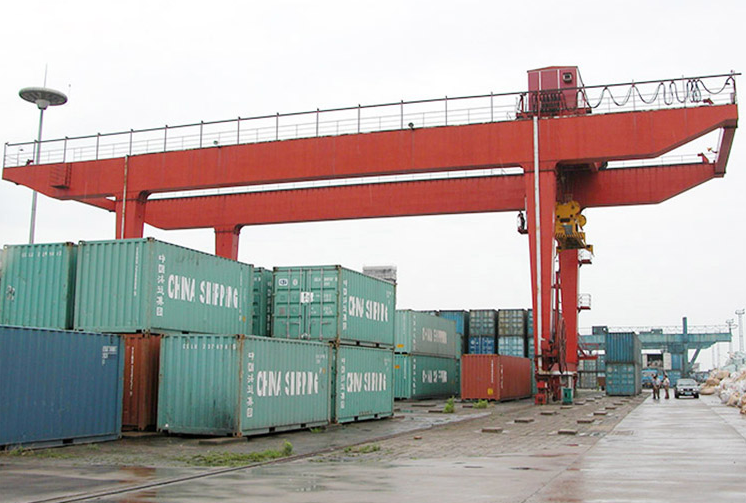

เครนติดตั้งแบบรางชนิด U 10-50T แบบ U ถูกออกแบบมาเฉพาะสำหรับการเก็บซ้อนภาชนะที่มีความหนาแน่นสูงเนื่องจากระบบอัตโนมัติและไม่จำเป็นต้องใช้และติดตั้งส่วนล่างอื่น ๆ เครนมีความน่าเชื่อถือและความปลอดภัยสูงสุดพร้อมด้วยประสิทธิภาพการทำงานที่ยาวนานอายุการใช้งานและค่าใช้จ่ายในการบำรุงรักษาต่ำซึ่งจะนำไปสู่ต้นทุนการเป็นเจ้าของที่ต่ำที่สุด

โครงสร้างผลิตภัณฑ์สำหรับคุณ!

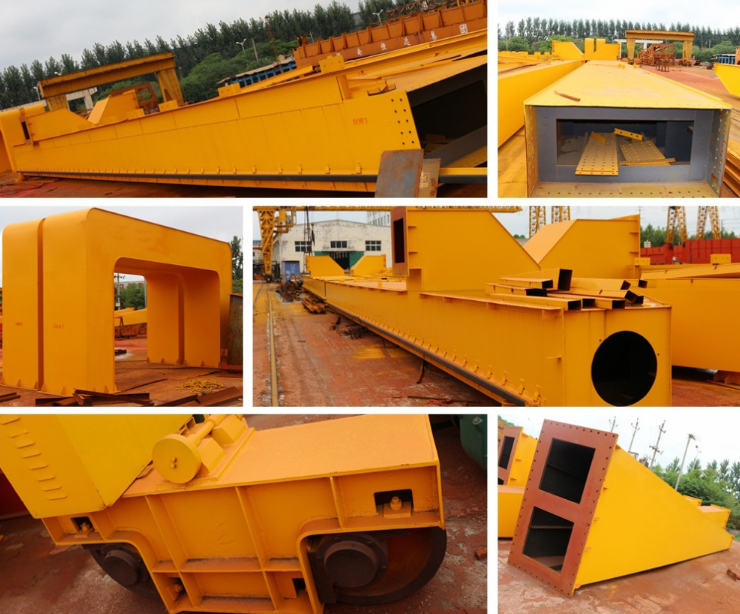

1. คานหลักของเครนติดตั้งเครน

Outrigger ของ gantry crane

เชื่อมด้วยเหล็กแผ่นที่มีรูรังผึ้งเชื่อมต่อด้วยสายฟ้าความแม่นยำสูง มีรางเลื่อนสำหรับรถเข็นที่จะเดินทางไปบนคานขนาดใหญ่ซึ่งยึดไว้กับสลักเกลียวโดยใช้สายฟ้าความแม่นยำสูง ประกอบด้วยปลั๊กขายึดที่เข้มงวดและตัวยึดที่มีความยืดหยุ่นจุดเชื่อมต่อทั้งหมดจะเชื่อมต่อด้วยสายฟ้าแรงสูง

ข บันไดถูกใช้โดยผู้ประกอบการเพื่อเข้าไปในรถแท็กซี่หรือมาถึงที่กว้าน

ค เมื่อช่วง> 30 เมตรต้องมีขาที่มีความยืดหยุ่นเพื่อลดแรงผลักดันด้านข้างของรถเข็นไปยังรางเมื่อขานยกวัสดุขึ้น

3. กลไกการเดินทางของเครนยกของ

4. รถเข็นพร้อมรอกเครนยกของ

ประกอบด้วยกล่องเกียร์และกล่องเกียร์แบบพาสซีฟ

ข กล่องเกียร์สำหรับขับขี่มีพลังขับเคลื่อนให้เครนทำงานได้ สิ่งที่แตกต่างกันระหว่างกล่องเกียร์และกล่องเกียร์แบบพาสซีฟคือกล่องแบบพาสซีฟที่ขาดโครงสร้างการส่งเช่นไดนาโมตัวลดและเกียร์ที่เปิดอยู่

รถเข็นประกอบไปด้วยมอเตอร์, เบรคลดขนาด, โครงรถเข็น, เบ็ดด้าย, ลูกรอก, ฝาครอบกันฝนและชิ้นส่วนอื่น ๆ ประกอบด้วยกลไกการยกและกลไกการเดินทางข้าม รถเข็นได้รับการออกแบบอย่างเคร่งครัดตามการใช้งานและสภาพแวดล้อมในการทำงาน

5. กระท่อมเครนเครน

6. ระบบไฟฟ้าของเครนยกของ

หน้าต่างกระจกสามารถทำให้ผู้ประกอบการเห็นภาพรวมสภาพการทำงานทั้งหมดและติดตั้งไว้ที่ด้านหน้าและด้านข้างของรถแท็กซี่

ข ในฐานะที่เป็นกลุ่มของตู้ที่มีความเป็นอิสระภายนอกของรถแท็กซี่คงที่เชื่อมต่อกันด้วยสายเคเบิลควบคุมและสถานีเชื่อมต่อซึ่งตั้งอยู่ในรถแท็กซี่ มีมอเตอร์ยกเครื่องยนต์ขับเคลื่อนยาวและมอเตอร์ไฟฟ้าไฮดรอลิค ระบบไฟฟ้าทั้งหมดถูกควบคุมโดย PLC (ตัวควบคุมตรรกะโปรแกรม)

ข โหมดการทำงาน 2 โหมดคือห้องโดยสารและรีโมทคอนโทรล

ค ส่วนประกอบไฟฟ้าเป็นแบรนด์ชั้นนำของชิ้นส่วนไฟฟ้าเช่น Siemens, Schneider ฯลฯ หรือตามความต้องการของคุณ

7. แพลตฟอร์มเครนยกของ

8. การแจ้งเตือน plesase:

มีการติดตั้งแท่นเพื่อรักษาปั้นจั่นและเสริมการป้องกันเพื่อป้องกันความปลอดภัยของพนักงาน เชือกลวดของรถเข็นต้องได้รับการตรวจสอบอย่างสม่ำเสมอและมีการเปลี่ยนแปลงในเวลาหากมีสายหัก 10% คลายสายและสวมใส่
